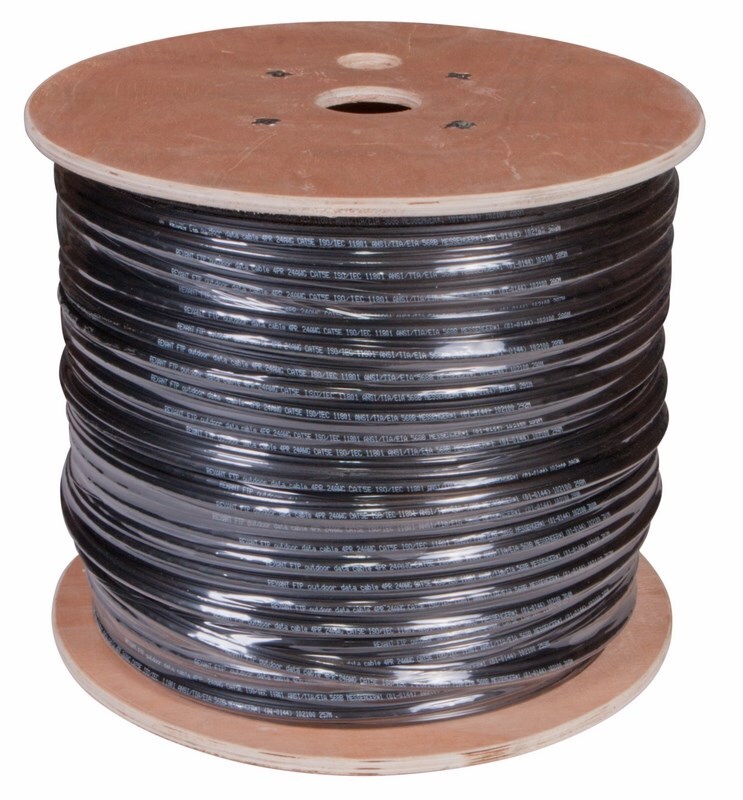

Кабель FTP 4PR 24 AWG кат.5е с тросом*1, экранированный, внешний

Артикул:
Есть в наличии
15036.50 руб
добавить к сравнению перейти к сравнению
  • Описание
  • Характеристики

Кабель FTP 4PR 24 AWG кат. 5е, внешний, экранированный+трос*1



Кабель связи симметричный  типа FTP CAT5E  соответствует требованиям документа "Правила применения кабелей связи с металлическими жилами", утвержденного приказом Министерства информационных технологий и связи №46 от 19.04.2006 г., зарегистрировано в Минюсте России 28 апреля 2006 г., регистрационный №7771 и не окажет дестабилизирующее воздействие на целостность, устойчивость функционирования и безопасность единой сети электросвязи Российской Федерации.

Описание:

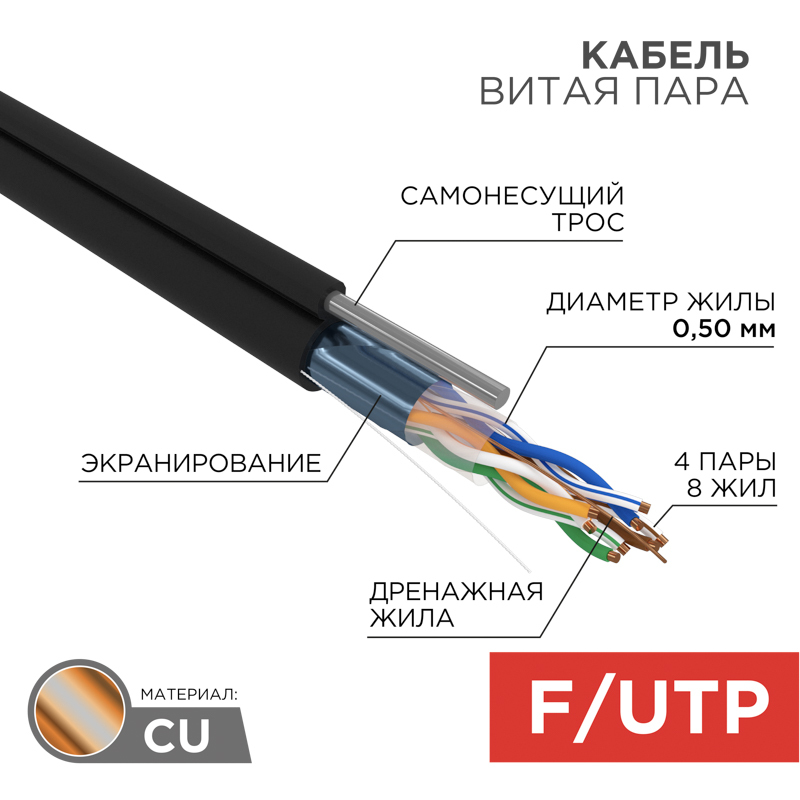

Кабель состоит из изолированных медных однопроволочных токопроводящих жил диаметром 0.48±0.02мм, скрученных в группы следующих типов: пара, звездная четверка, двойная парная, двойная звездная. Каждая жила в полиэтиленовой изоляции и имеет цветовую идентификацию. Кабель снабжен экраном, наложенным на сердечник с дополнительным проводником для обеспечения электрической непрерывности экрана. Оболочка кабеля сплошная из полиэтилена. Предусмотрен разрывной шнур для зачистки оболочки кабеля. Кабель имеет периферийный несущий трос в виде стальной однопроволочной жилы в полиэтиленовой изоляции.

Условия применения:
Применяется в системах СКС (структурированных системах телекоммуникационных кабелей, шнуров и соединительных устройств, обеспечивающих соединение оборудования информационных технологий) , предназначен для подвески на опорах воздушных линий связи.

Выполняемые функции:
Обеспечение передачи цифровых сигналов в диапазоне частот, соответствующих категории 5.

Электрические характеристики (при температуре 20°C):
  диапазон частот – до 100МГц
  сопротивление токопроводящей жилы – не более 96 Ом/км
  сопротивление изоляции проводника – не менее 5 ГОм/км
  электрическая емкость пар – не более 56 нФ/км

передаточные характеристики



Частота Мгц 1 2 4 16 20 31.25 62.5 100 125
Собственное затухание, не более дБ/100м 2 4.1 6.5 8.3 9.3 11.7 17 22 24.9
Переходное затуханиемежду цепями на ближнем
конце кабеля(NEXT), не менее, дБ/100м
62 53 47 44 43 40 35 32
Защищенность цепи на дальнем конце
кабеля (FEXT), не менее дБ/100м
61 49 41 37 35 31 25 21
Обратные потери (RL), на длине 100м,
дБ, не менее
20 23 25 25 25 23.6 21.5 20.1



Условия эксплуатации:
  диапазон температур: от минус 60 °C до плюс 60 °C
  прочность изоляции проводника при растяжении - не менее 9.0 МПа
  минимальный радиус изгиба - не более 20 наружных диаметров кабеля
  разрывная прочность троса самонесущего исполнения кабеля - 1.4 кН

Производитель: REXANT
